Пластины сменные многогранные твердосплавные

Пластины сменные многогранные твердосплавные Твердосплавные пластины предназначены для обработки поверхностей, а также для придания деталям различных форм. Твердосплавные пластины, как правило, используются в резцах и фрезах. Пластины подразделяют на напаиваемые и сменные; также они могут быть выполнены в различных конфигурациях.
У нас Вы имеете возможность приобрести продукцию различной марки сплава; пластины могут быть металлокерамическими, эльборовыми, а также выполненными согласно иной технологии. Пластины твердосплавные являются сменными частями для режущего инструмента. Каждый сплав твердосплавных пластин применяется для обработки различных материалов — это позволяет качественно выполнять необходимую работу путём замены одной пластины на другую. Твердосплавные пластины находят применение в изготовлении металлорежущего, бурового инструмента.

Твердые сплавы — это твердый износостойкий металл, который сохраняет свои свойства даже при очень высоких температурах (до 1150°С). Сменные многогранные пластины обладают следующими преимуществами: многократное использование державки, устранение переточек, устранение пайки, сокращение времени смены инструмента, формирование передней грани на стадии изготовления пластины, возможность упрочнения пластин. Согласно ГОСТ 19042-80 многогранные пластины разделяются на режущие, опорные и стружколомы. Первые используют для изготовления рабочей части инструмента, вторые являются опорой режущих пластин, обеспечивают их точное базирование и продолжительный срок службы державки. Стружколомы используются для дробления стружки. Наибольшее значение имеют режущие кромки сменных многогранных пластин. Пластины различаются по конструкции, размерам, точности изготовления, исполнению. В зависимости от конструкции различают тип пластины, форму, тип режущей кромки


Сменные многогранные пластины

Обозначения сменных многогранных пластин. Форма твердосплавных пластин.
Развертки 1:50.Развертки 1:50. Сделано в СССР!!!
Появление сменных многогранных пластин (СМП) знаменует новый этап в инструментальном обеспечении станков. Преимущества сменных многогранных пластин даны в табл. 26. Преимущества использования сменных многогранных пластин:
  • 1.Многократное использование державки приводит к уменьшению стоимости инструмента. Повышению качества и надежности инструмента.
  • 2.Устранение переточек -Повышение качества пластин. Сокращение заточного оборудования, площадей, числа рабочих-заточников. Сокращение стоимости эксплуатации инструмента. Уменьшение расхода абразивных материалов
  • 3.Устранение пайки - Повышение качества пластин. Уменьшение стоимости и трудоемкости изготовления инструмента. Сокращение расхода припоя
  • 4.Сокращение времени смены инструмента -Снижение периода экономической стойкости. Интенсификация режимов резания и повышение производительности труда
  • 5.Формирование передней грани на стадии изготовления пластины - Обеспечение устойчивого дробления стружки. Повышение качества инструмента. Сокращение стоимости эксплуатации 6.Возможность упрочнения пластин - Повышение качества пластин. Интенсификация режимов резания и повышение производительности труда Согласно ГОСТ 19042-80 многогранные пластины разделяются на режущие, опорные и стружколомы. Первые используют для изготовления рабочей части инструмента, вторые являются опорой режущих пластин, обеспечивают их точное базирование и продолжительный срок службы державки. Стружколомы используются для дробления стружки. Наибольшее значение имеют режущие сменных многогранных пластин. Пластины различаются по конструкции, размерам, точности изготовления, исполнению. В зависимости от конструкции различав тип пластины, форму, тип режущей кромки.

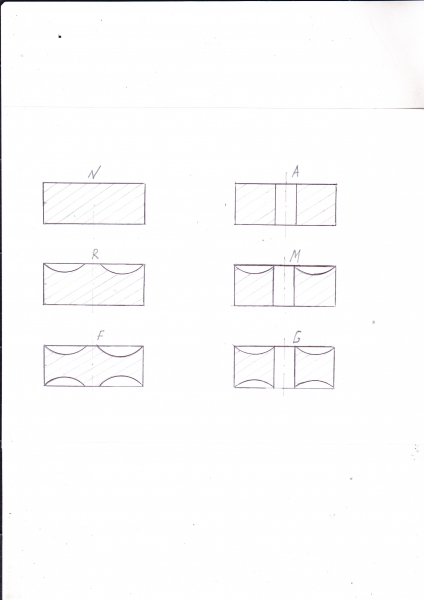

Основные типы пластин показанны на рисунке.

  • 1. В зависимости от числа рабочих граней различают пластины: односторонние — R, М; двусторонние — N, A, F, G. Двусторонние пластины могут работать одной и другой стороной. Это увеличивает срок их службы, но они имеют меньшую жесткость, прочность, менее устойчивую опорную поверхность.
  • 2. В зависимости от формы передней грани различают пластины: с плоской гранью — N, A; со стружколомающими канавками— R, M, F, G.
  • 3. В зависимости от наличия отверстия различают пластины: без отверстия — N, R, F; с отверстием — А, М, G. .
  • 4. В зависимости от величине заднего угла различают пластины: с задним углом, равным нулю; с задним углом больше нуля. Величина заднего угла, равного нулю, обозначается буквой N. В этом случае требуемая величина заднего угла резца обеспечивается соответствующей установкой пластины в державке.
