Новейшие решения для инструментов закрепления

Что лучше, цанговая державка или термоусадочный блок

Скорости обработки неизменно стремится вверх. Вот уже преодолен барьер в 50 000 оборотов. Через некоторое время в порядке вещей будет и 500 000 в минуту. И все ради производительности. На таких скоростях  требования соответствующие:

- эксцентричность не допустима;

- погрешность соостности минимальна;

- параллельность, близка к нулю;

Одним словом, показатели должны приближаться к эталонным. И в особенности требования к держателям инструмента. Незначительное биение много снижает и качество, и срок службы. Потому тысячи инженеров трудятся для создания инноваций.

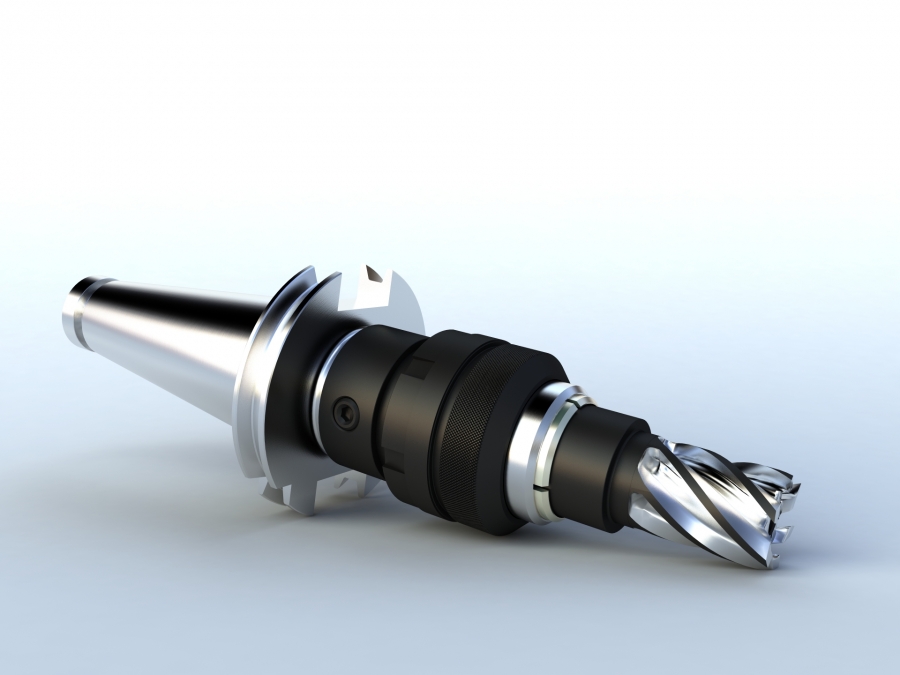

На скоростях от 10 000 особое значение приобретают оправки, патроны и другие типы держателей.

Наиболее распространены несколько типов:

- адаптеры концевых фрез;

- держатели с горячей посадкой;

- патроны с гидравлическим усилением;

- приближающиеся к совершенству цанговые патроны.

Многообразие технологий, их доработка, отладка и гибридные разработки предоставляют значительную свободу выбора. У каждого типа есть свои  преимущества и соответсвенно недостатки.

Надежно, но растратно

По утверждениям экспертов: термоусадочная посадка - универсальный и уверенный шаг к точности.  Не имеет движущихся частей, потому достигает погрешности 0,0001 мм.

Технологические сложности при изготовлении: высококачественное шлифование всех поверхностей. Да и нагревание режущей системы, дело не простое, энергозатратное и не безопасное. Модернизация оборудования достаточно дорога. По опыту компаний внедрения становится ясно: клиентам нужно много  операций, переходов и много установок инструмента. Что при этой технологии неудобно.

Оптимально, да деталей излишек

На очереди цанговые держатели. Важнейший их недостаток - движущие части, способствующие возникновению вибраций. И самые совершенные модели гарантируют биение в 0,02 миллиметра, что недопустимо на таких скоростях. Первый путь - четкий подбор оправок для каждой технологической единицы, почти сводящий на нет биение. Второй, новинка Mega Chucks,  благодаря отверстию направления, в гайке зажима обеспечивается превосходная точность не менее 0.0002 мм. Патрон отлично себя чувствует и на 50 000 оборотах, с инструментом до 8 мм диаметром.

Несколько другого рода powRgrip. По типу цанги он лишен конуса. В гораздо большей мере годен для чистовой обработки, с биением 0,0003 мм. Гарантированно прослужит 20 000 рабочих циклов. При полном отсутствии недостатков термоусадки и меньшим количеством деталей относительно цанги традиционной.

То что нужно

Дальше в списке отменных  держателей для высокоскоростной обработки стоит Tru Position, или адаптер концевых фрез. Основное преимущество – собственной технологии боковые замки, увеличивающие точность. В некоторых случаях разработка превосходит модели конкурентов по точности в 3 раз.

Гидравлика в помощь



И самые пожалуй известные и зарекомендовавшие себя - гидравлические патроны. Точность их превосходит все выше обозначенное и приближена к совершенству. Еще меньших механических подвижек достичь пока не удалось. Идеальная централизация при минимальных затратах. Но скорость гидравлики ограничена 20 000 оборотов. Что может и не хватить для высокой продуктивности.

Вот такие в общих чертах проблемы инженеров - проектировщиков и машиностроителей. Будущее не ждет и к совершенству стремится.
